KATO EH200 量産型(品番3045-1)用 全軸集電・常点灯・フィルタ回路機能付き ライト基板 Ver.2

SOLD OUT

※本品は製品番号3045（ハイフンなし）のEH200には搭載できませんのでご注意ください。
　3045に搭載可能な基板は別途ご用意しています。→https://ctsrore.theshop.jp/items/39168844

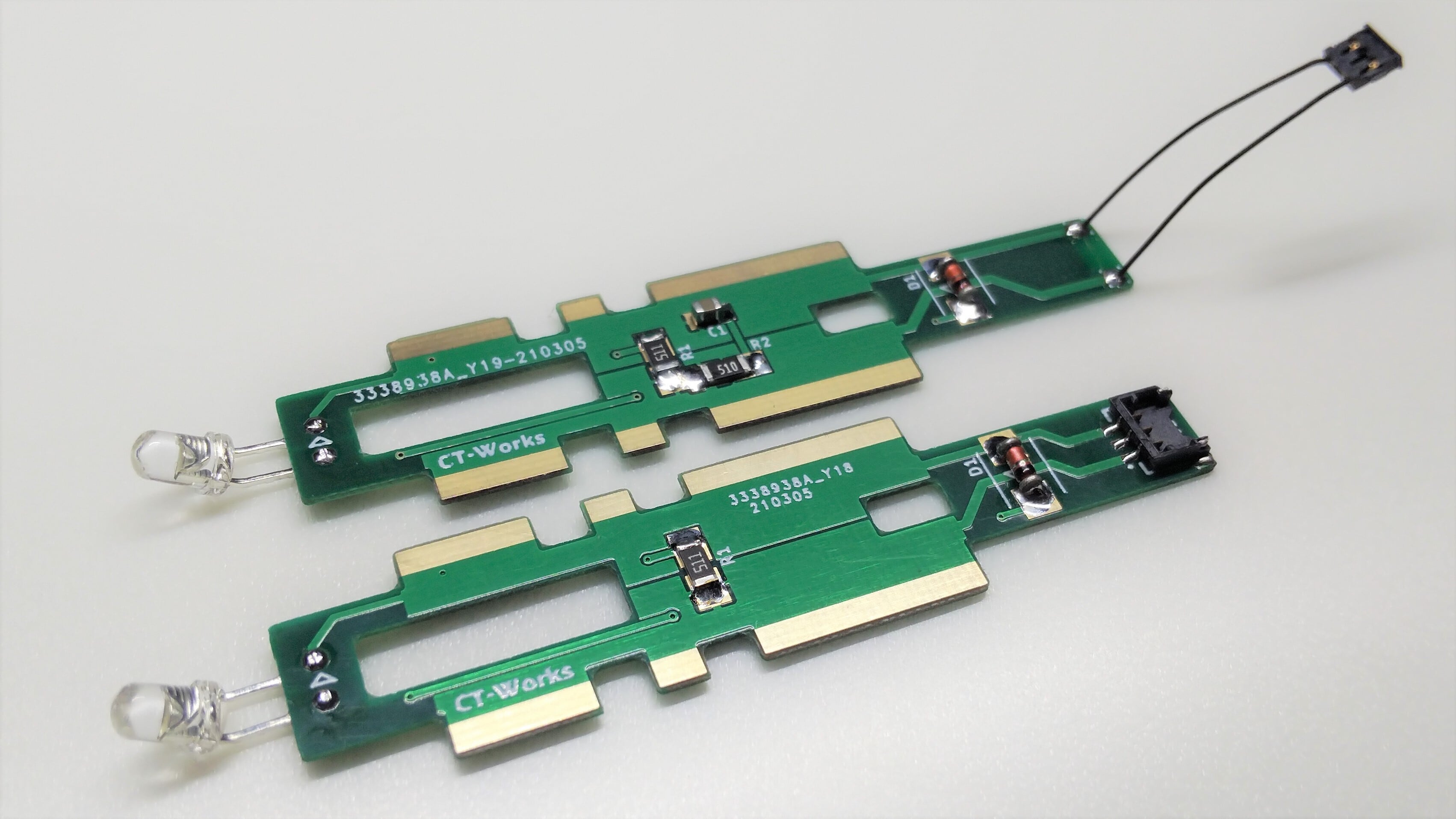

　KATO製EH200（製品番号3045-1）に全軸集電・常点灯・リップルフィルタ機能を付加できるライトユニット基板です。
　純正ライト基板との交換で済むため、面倒なはんだ付けなどの作業が必要ありません。
2021年7月出荷分から端子部を金メッキに変更しました。

【機能】
1. 全軸集電

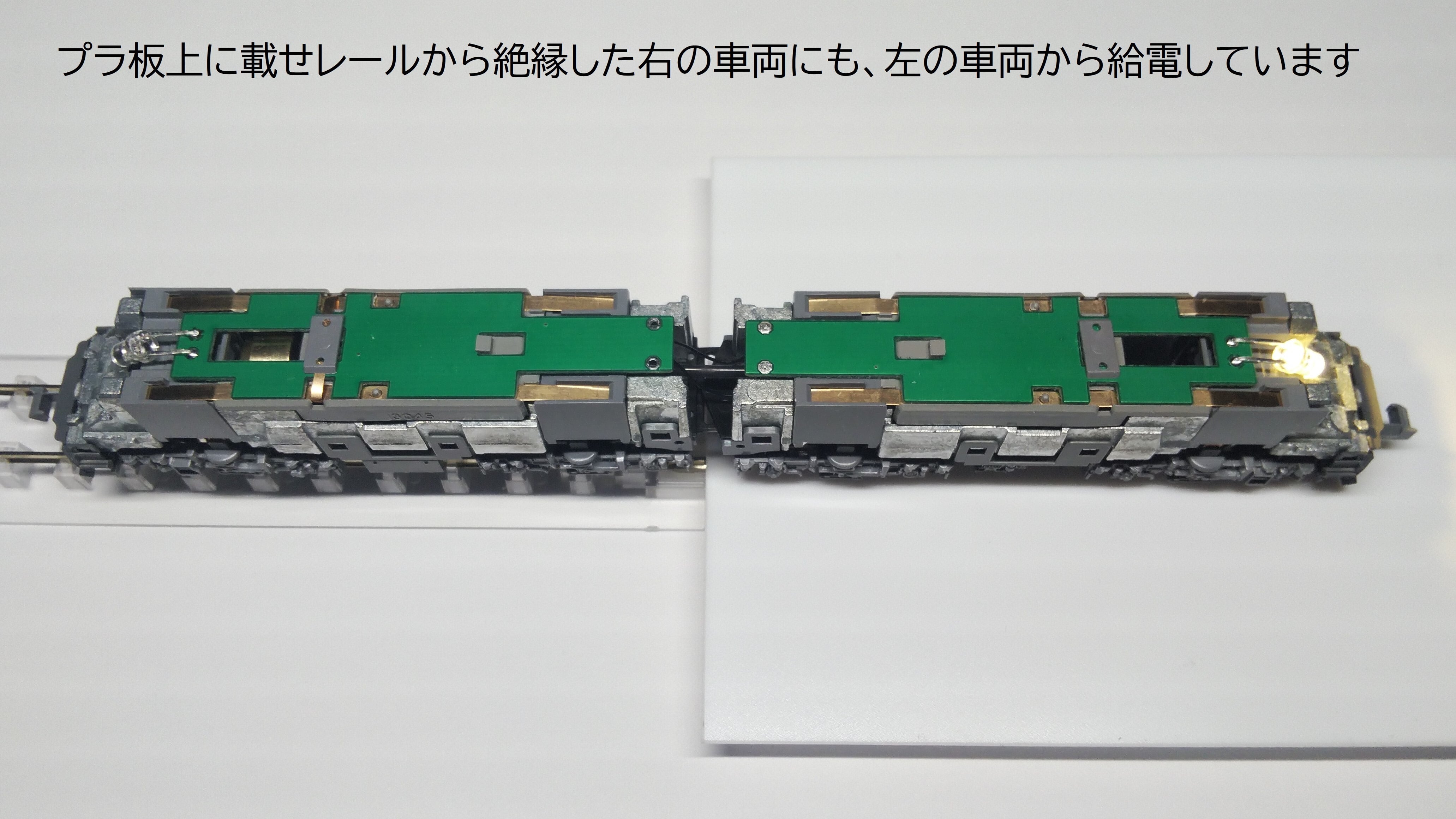

　　車体間ジャンパ線を介して全軸集電を行うことができます。全軸集電でより安定した動作が見込めます。
　ジャンパ線はコネクタ接続のためメンテナンス時に分離できます。
2. リップルフィルタ搭載
　進行方向反対側のライトがちらつく現象を低減する回路（スナバ回路）を搭載しています。
　また純正基板改造では難しかったスナバ回路の発熱対策も、銅箔面を最大化して放熱性を向上させています。
3. 常点灯対応
　停車時もヘッドライトが点灯します（PWM式パワーパック使用をお薦めします。)
4. 電球色LED搭載

【特長】
　1. 基板ごと置き換える方式です。
　　・はんだ付け不要で失敗がありません。
　　・改造前の状態に戻すことも可能ですので、中古売却時も値崩れしません。
　2. ジャンパ線にフッ素樹脂被覆使用
　　フッ素樹脂被覆線を使用していますので耐熱性・耐摩耗性に優れます。
　3. スナバ回路熱対策
　　純正基板改造では対応困難な、スナバ回路の発熱を逃がす基板設計となっています。

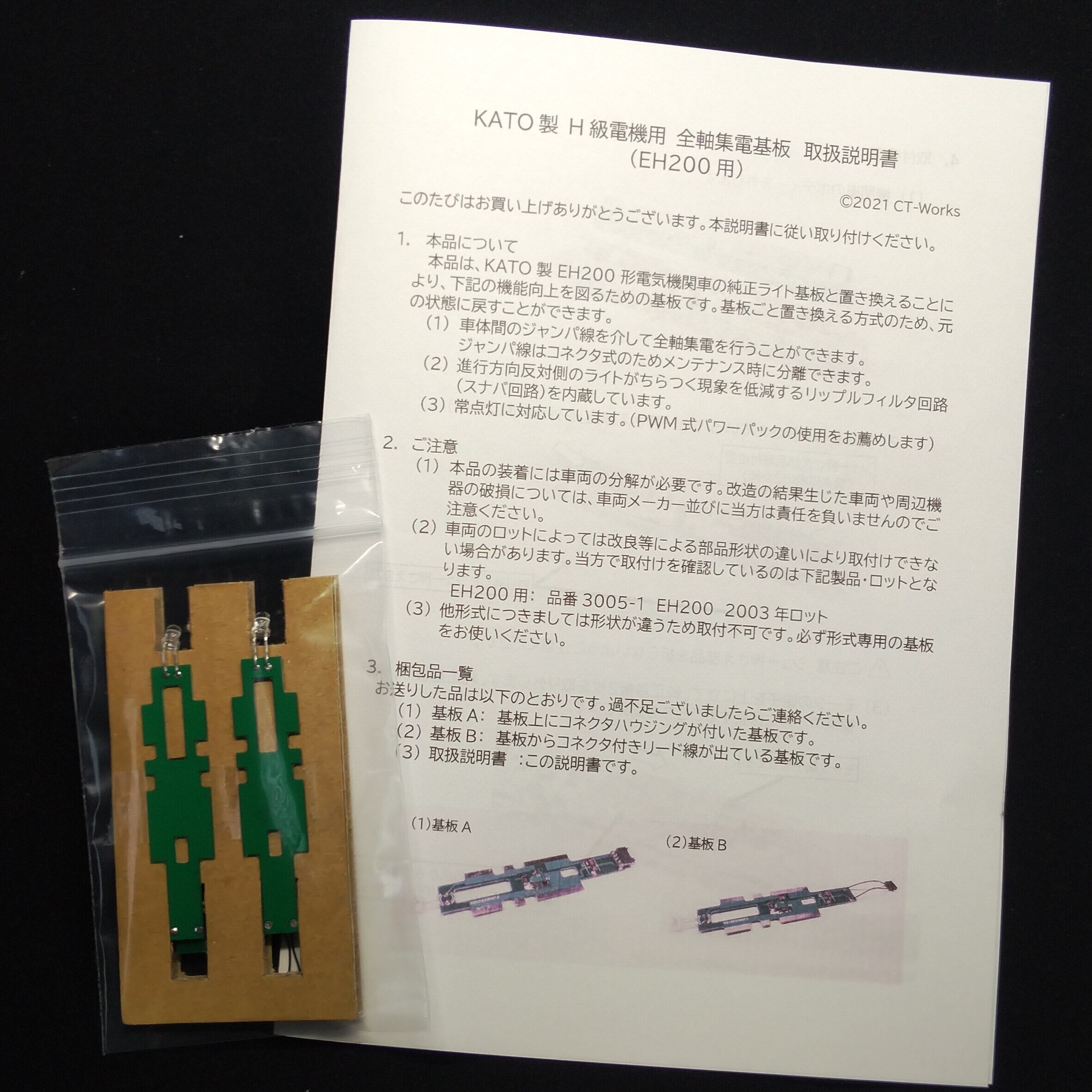

お送りするのは基板2種と取付説明書です。

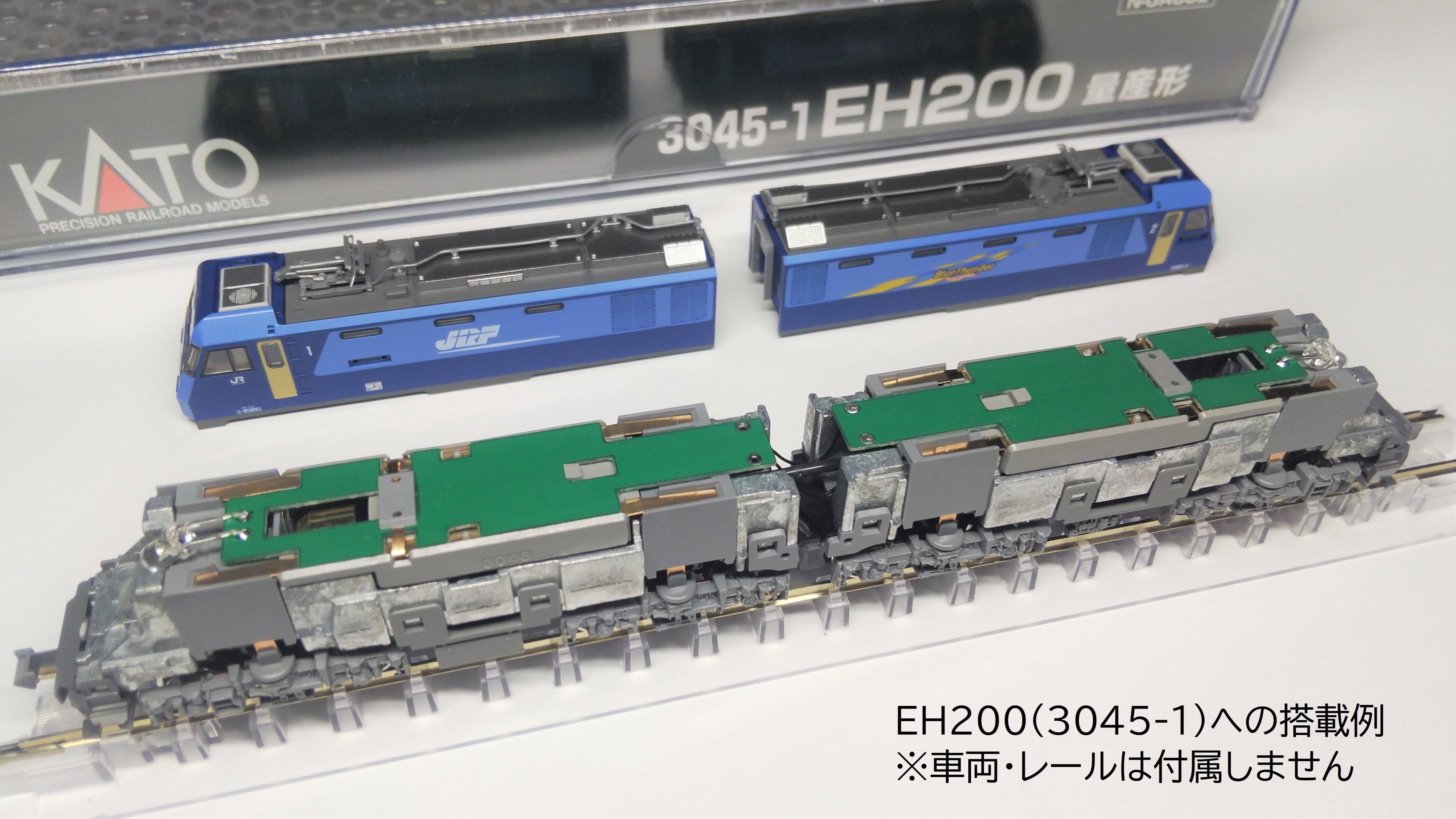

車両本体は付属しません。（写真3枚目は搭載例となります）

ご購入にあたっては下記ご注意ください。
・ 本品の装着には車両の分解が必要です。改造の結果生じた車両や周辺機器の破損については、車両メーカー並びに当方は責任を負いませんのでご注意ください。

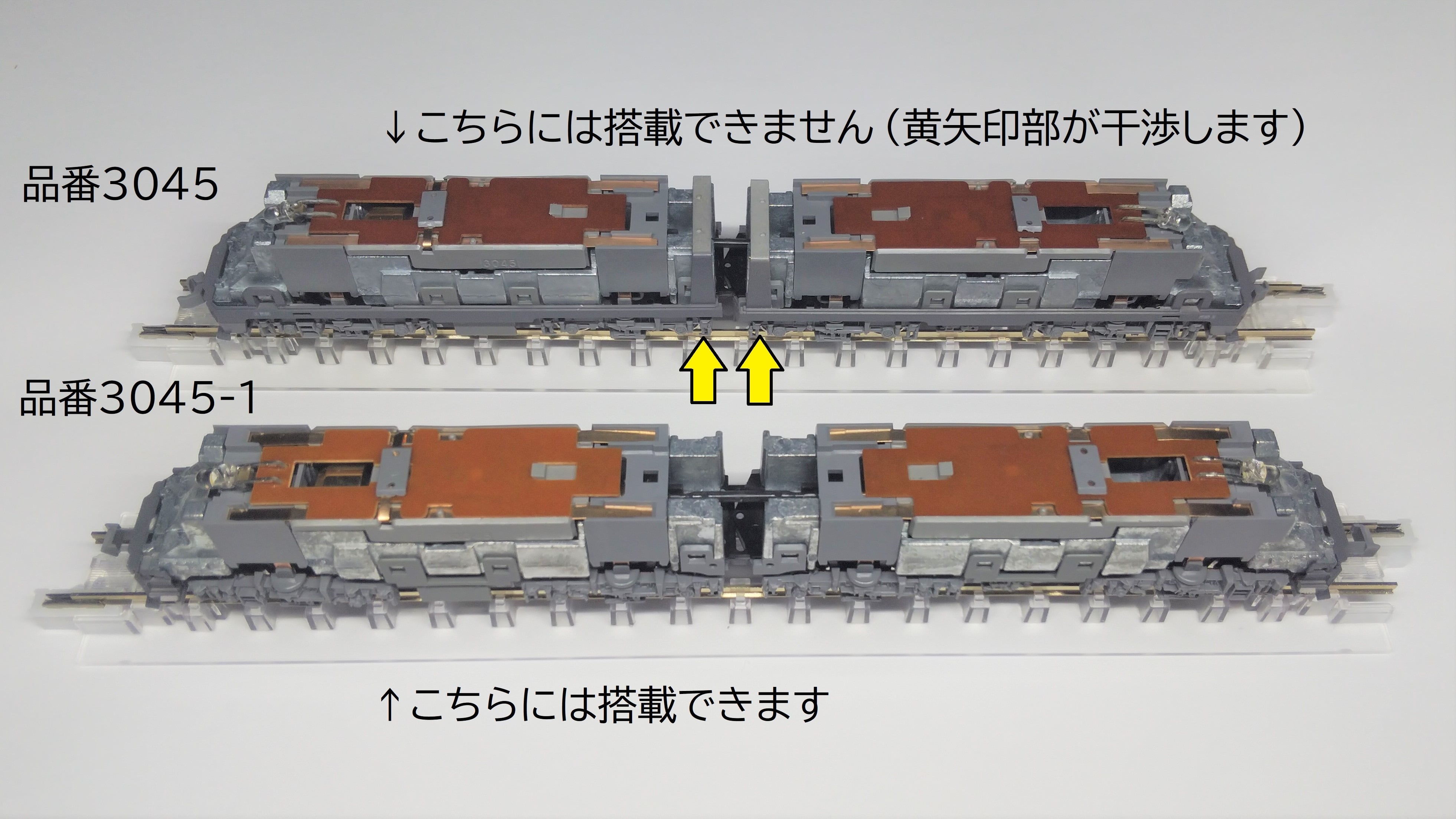

・ 搭載を確認しているのは品番3045-1・2020年ロットとなります。品番3045（ハイフンなし）には搭載できませんので
　ご注意ください。
・ トランジスタ式パワーパックでは常点灯の効果がわかりづらいことがあります。
・ 進行方向反対側のちらつきは走行環境により効果が異なります。
・ EH200以外への搭載はLED部形状の違いにより不可となっています。
・ 部品実装は手作業ですので出来栄えにばらつきがある点ご容赦ください。
