KATO EH10用 全軸集電・常点灯・フィルタ回路機能付き ライト基板

　KATO製EH10（製品番号3005-1）に
全軸集電・常点灯・リップルフィルタ機能を付加できる
ライトユニット基板です。
　純正ライト基板との交換で済むため、面倒なはんだ付け
などの作業が必要ありません。
2021年7月出荷分から端子部を金メッキに変更しました。

取り付け方法や動作のわかる動画を制作しました
https://youtu.be/z7VLWnaBt30

機能】
　1. 全軸集電
　　　車体間ジャンパ線を引き通すことにより全軸集電を
　　行いよりモーターやライトの安定した動作が見込めます。
　　　ジャンパ線はコネクタ接続となっており整備時などに
　　分離、再結合が簡単にできます。
　2. リップルフィルタ（スナバ回路）
　　　進行方向反対側のライトがちらつく現象を低減する
　　スナバ回路を搭載しています。
　3. 常点灯対応
　　停車時もヘッドライトが点灯します。
　　（PWM式パワーパック使用をお薦めします。）
　4. 電球色LED搭載

【特長】
　1. 基板ごと置き換える方式です。
　　・はんだ付け不要で失敗がありません。
　　・改造前の状態に戻すことも可能ですので、
　　　中古売却時も値崩れしません。
　2. ジャンパ線はフッ素樹脂被覆使用
　　　フッ素樹脂被覆線を使用していますので耐熱性・耐摩耗性に
　　優れます。
　3. スナバ回路熱対策
　　　純正基板改造では対応困難な、スナバ回路の発熱を
　　逃がす基板設計となっています。

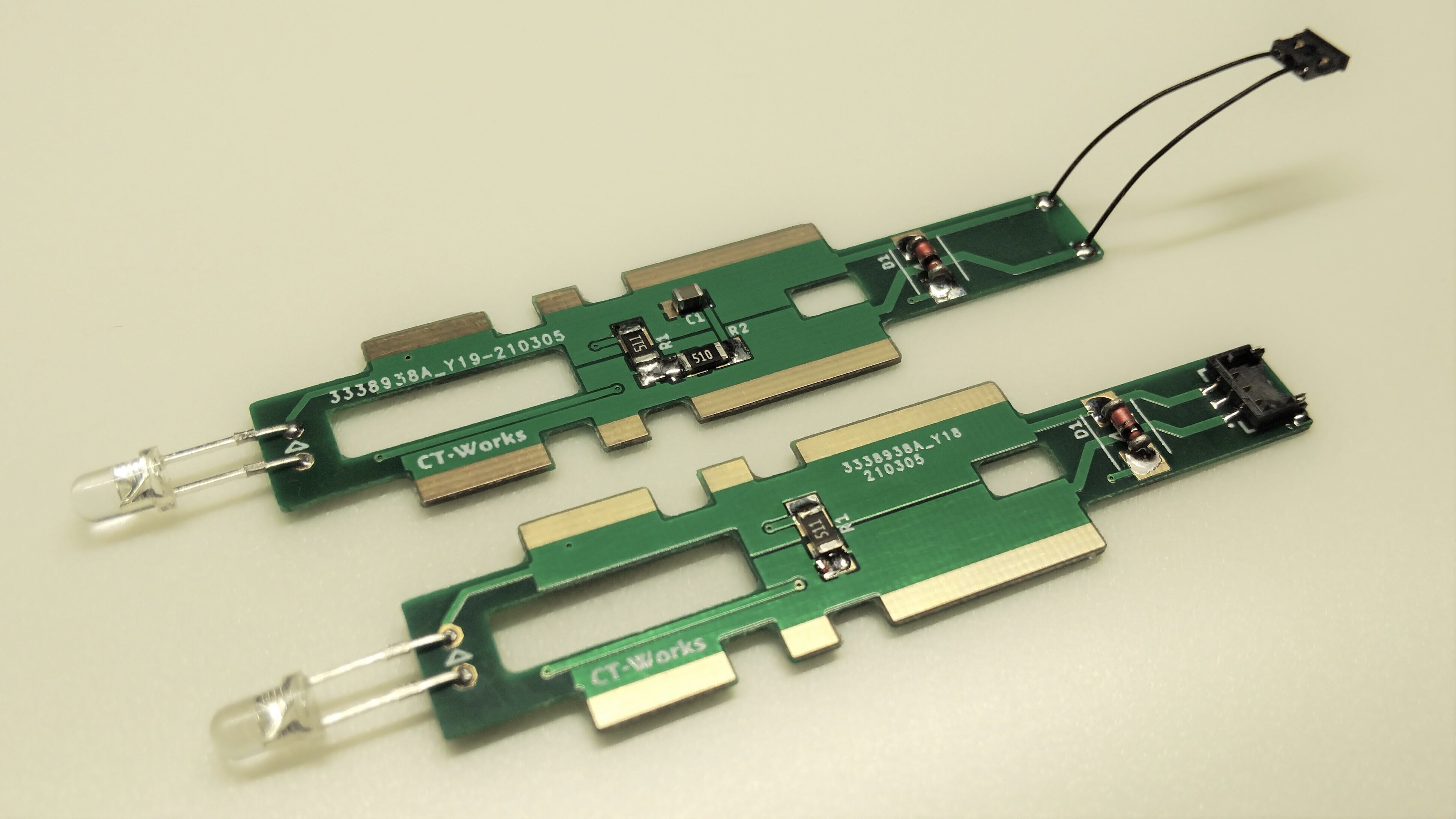

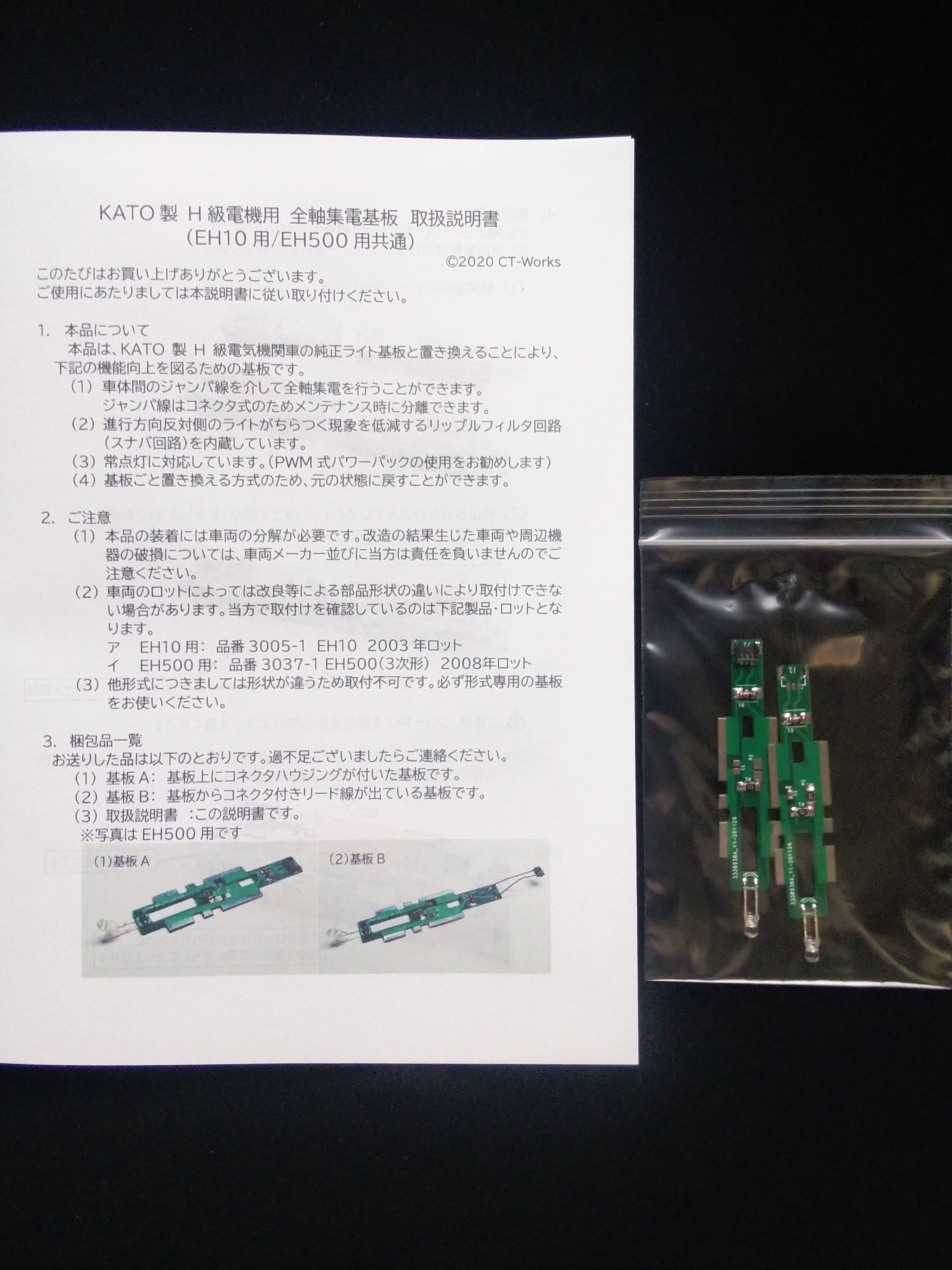

お送りするのは基板2種と取付説明書です。

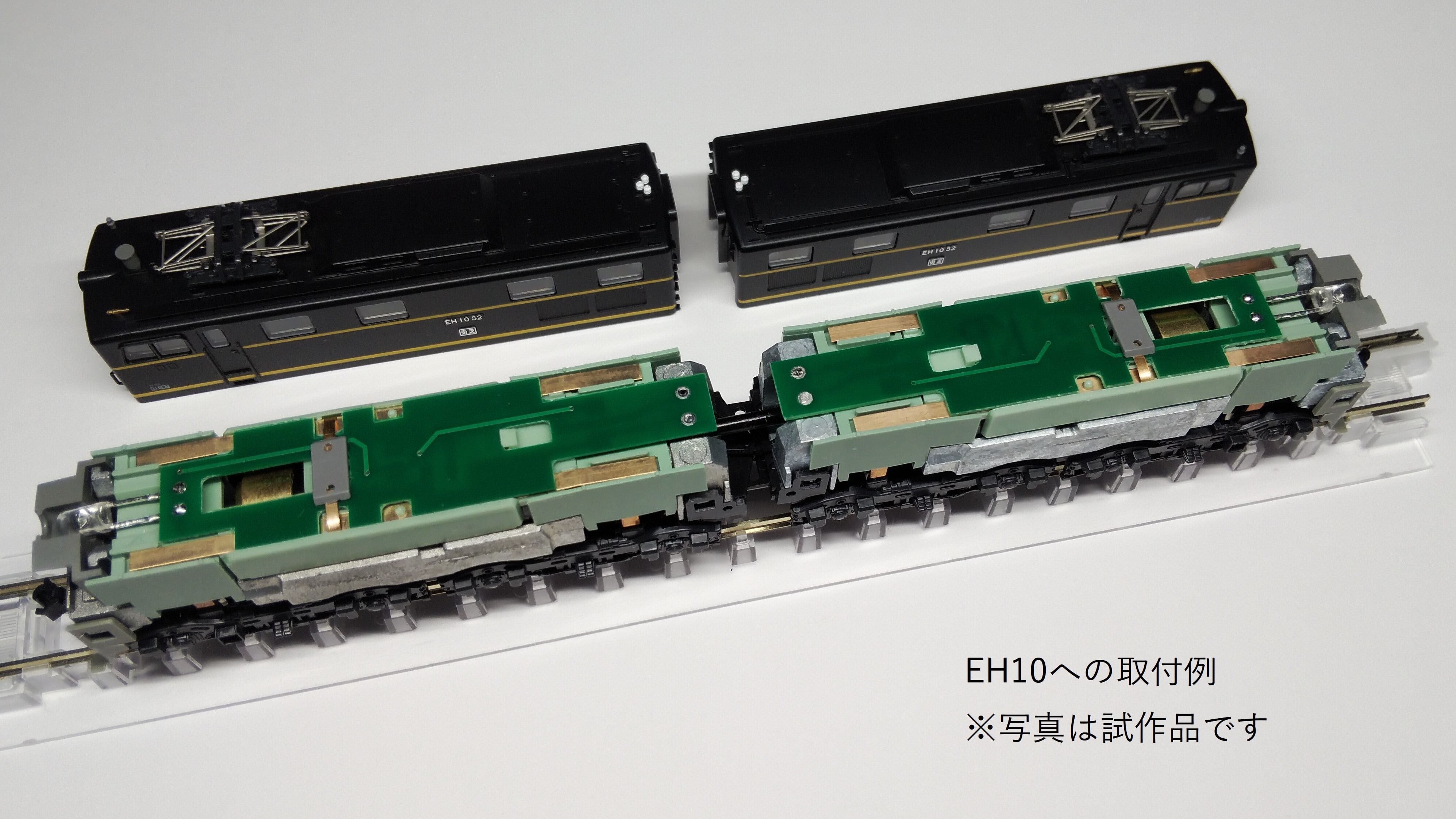

車両本体は付属しません。（写真3枚目は搭載例となります）

ご購入にあたっては下記ご注意ください。
・ 本品の装着には車両の分解が必要です。改造の結果生じた
　車両や周辺機器の破損については、車両メーカーや当方は
　責任を負いませんのでご注意ください。
・ 搭載確認は品番3005-1、2003年ロットで行っています。
　他ロットで使用できるかは基板形状からご判断ください。
・ トランジスタ式パワーパックでは常点灯の効果が見えにくい
　ことがあります。
・ 進行方向反対側のライトちらつきは走行環境により効果が
　異なります。
・ 他形式への搭載はLED部形状の違いにより不可です。
・ 部品実装は手作業ですので出来栄えにばらつきがある点
　ご容赦ください。
